Stell dir vor, du zahlst jeden Monat Heizkosten für Luft, die nicht in deinem Wohnzimmer ankommt. Klingt absurd? Ist es aber nicht. Studien zeigen, dass bis zu 30 % der Heizenergie durch sogenannte Wärmebrücken verloren gehen - unsichtbare Lecks in deiner Gebäudehülle. Du siehst sie nicht, du riechst sie nicht, aber du fühlst sie oft als unangenehme Zugluft oder kalte Wände im Winter. Die gute Nachricht: Mit Thermografie wird das Unsichtbare sichtbar. Diese Technik ist kein Hexenwerk mehr, sondern ein präzises Werkzeug, um dein Haus energetisch fit zu machen. Hier erfährst du, wie du einen echten Vor-Ort-Check durchführst, worauf du achten musst und warum deine teure Dämmung manchmal nichts bringt, wenn die Details stimmen nicht.
Warum Thermografie dein bester Freund bei der Sanierung ist
Lass uns kurz klären, was da eigentlich passiert. Eine Wärmebildkamera ist keine normale Kamera. Sie nimmt kein sichtbares Licht auf, sondern Infrarotstrahlung. Jedes Objekt über dem absoluten Nullpunkt strahlt Wärme ab. Die Kamera wandelt diese Strahlung in elektrische Signale um und erzeugt ein Thermogramm. Das ist ein Bild, in dem jede Temperatur einem Farbton zugeordnet ist. Rot bedeutet heiß (oder besser gesagt: hohe Oberflächentemperatur), Blau bedeutet kalt. Wenn du eine blaue Stelle an einer Wand hast, während der Rest grün oder gelb leuchtet, weißt du sofort: Hier entweicht Wärme nach außen. Das ist eine Wärmebrücke.
Der große Vorteil gegenüber klassischen Methoden wie dem Blower-Door-Test oder U-Wert-Berechnungen liegt in der Visualisierung. Ein Blower-Door-Test sagt dir, dass dein Haus undicht ist. Er zeigt dir aber nicht genau, wo. Die Thermografie schon. Sie liefert dir eine Landkarte deiner Schwachstellen. Ob rissiger Putz, Fugen zwischen Fensterrahmen und Mauerwerk oder fehlende Dämmung am Dachanschluss - alles wird auf dem Display knallhart angezeigt. Für dich als Hauseigentümer heißt das: Keine Schätzung mehr, sondern Fakten. Und Fakten sind bares Geld wert, wenn es um die Planung von Sanierungsmaßnahmen geht.
Vorbereitung: Die richtige Zeit und die richtigen Bedingungen
Bevor du zur Kamera greifst (oder den Experten beauftragst), musst du die Rahmenbedingungen schaffen. Thermografie funktioniert nur unter bestimmten Voraussetzungen zuverlässig. Wenn du das ignorierst, bekommst du verwackelte Bilder oder falsche Diagnosen.
- Temperaturdifferenz: Es muss draußen deutlich kälter sein als drinnen. Als Faustregel gilt: Mindestens 10 °C Unterschied zwischen Innen- und Außentemperatur. Im Sommer ist Thermografie daher meist nutzlos. Die beste Zeit ist Oktober bis März.
- Keine direkte Sonne: Sonneneinstrahlung heizt Fassaden ungleichmäßig auf. Das verzerrt das Ergebnis massiv. Nimm Aufnahmen am besten früh morgens, spät abends oder bei bedecktem Himmel vor.
- Gleichmäßige Beheizung: Alle Räume sollten mindestens 24 Stunden vorher auf ca. 20 °C geheizt werden. Fenster müssen geschlossen bleiben. Wenn du gerade lüftest, misst du Luftzug, keine Bausubstanz.
- Trockene Wände: Feuchte Wände kühlen schneller aus als trockene. Regen am Vortag kann also zu "falsch positiven" Kältebrücken führen. Warte, bis die Fassade trocken ist.
Diese Punkte sind kritisch. Ich habe schon viele Berichte gesehen, die bei +5 °C Außentemperatur erstellt wurden. Das Ergebnis war Müll. Achte darauf, dass die Wetterlage passt. Sonst wirfst du dein Geld zum Fenster raus - bildlich gesprochen.
Der Vor-Ort-Check Schritt für Schritt

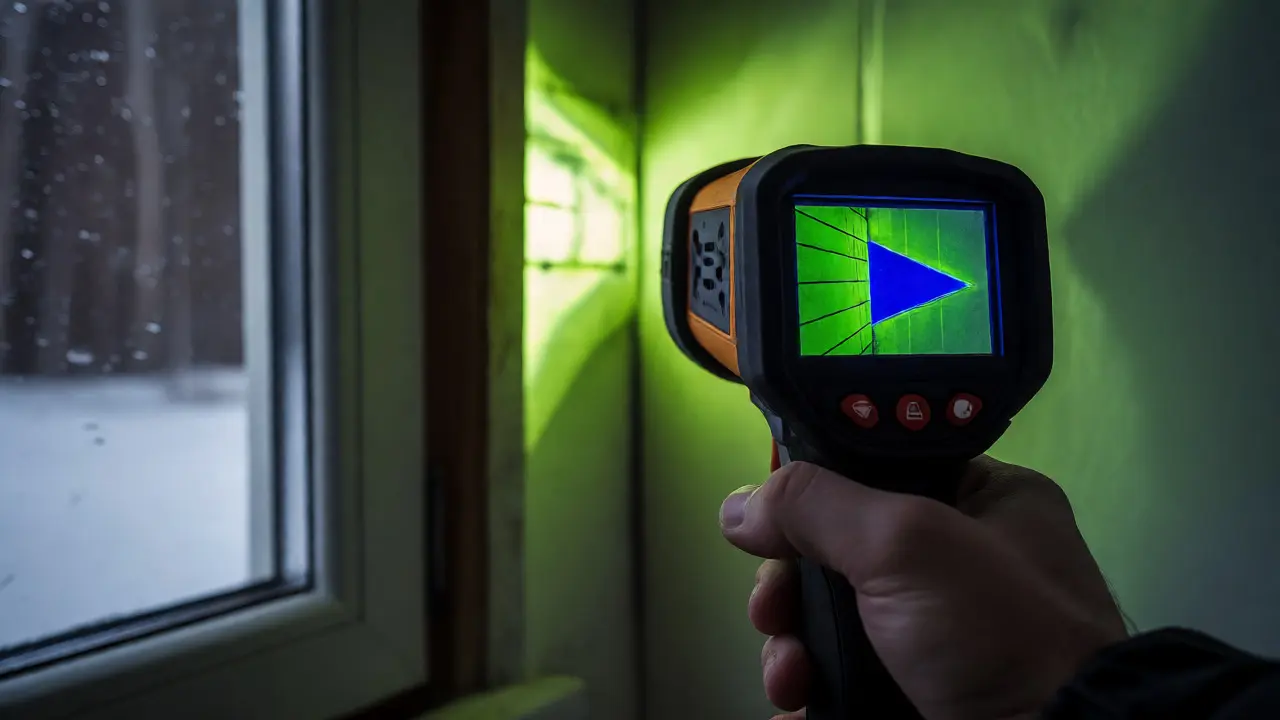

Wenn die Bedingungen stimmen, geht es los. Du brauchst nicht zwingend eine Profi-Kamera mit 640x480 Pixel Auflösung. Auch Smartphones mit Aufsatz oder günstige Handgeräte liefern erste Hinweise. Aber Vorsicht: Billige Geräte haben oft eine schlechte thermische Empfindlichkeit (NETD). Für einen seriösen Check empfehle ich ein Gerät mit mindestens 320x240 Pixeln und einer NETD von < 50 mK.
- Außenaufnahmen: Gehe einmal komplett um das Haus. Fotografiere jede Seite. Achte besonders auf Ecken, Anschlüsse an Garagen oder Carports und Bereiche um Fenster und Türen. Suche nach blauen Streifen oder Punkten.
- Innenaufnahmen: Jetzt gehst du rein. Halte die Kamera gegen die Wände, Decken und Böden. Kalte Stellen an Innenseiten deuten auf Kältebrücken hin. Oft findest du hier auch versteckte Rohre oder Kabelkanäle, die die Dämmung durchbrechen.
- Fenster und Türen: Prüfe die Rahmen. Sind die Scheiben blau (kalt), ist das normal. Sind aber die Rahmen oder die Übergänge zum Mauerwerk extrem kalt, stimmt die Abdichtung nicht. Ein häufiger Fehler: Alte Fenster ohne moderne Dichtprofile.
- Dach und Keller: Vergiss nicht die horizontalen Flächen. Am Dachstuhl sieht man oft die Sparren als kalte Linien, wenn die Zwischensparrendämmung fehlt oder verrutscht ist. Im Keller prüfen, ob die Bodenplatte gut isoliert ist.
Ein Tipp aus der Praxis: Nutze die "Visuelle Überlagerung" (Picture-in-Picture) Funktion deiner Kamera. So siehst du gleichzeitig das normale Foto und das Wärmebild. Das hilft enorm, die Stelle später im Haus wiederzufinden, wenn du sanieren willst.
Häufige Übeltäter: Wo Wärme wirklich verschwindet
Nicht jede kalte Stelle ist ein Baumangel. Manchmal ist Physik einfach Physik. Aber es gibt typische Problemzonen, die immer wieder auftauchen. Hier ist eine Übersicht der häufigsten Ursachen für hohe Wärmeverluste, die du bei deinem Check finden wirst.
| Bauteil | Typisches Symptom im Thermogramm | Ursache | Mögliche Lösung |
|---|---|---|---|
| Fensteranschlüsse | Blauer Ring um den Rahmen | Fehlende Dämmung im Laibungsbereich, alte Dichtungen | Nachisolieren, neue Dichtprofile, ggf. Austausch |
| Ecken/Rollädenkästen | Intensiv blaue Dreiecke | Kältebrücke durch Stahlbeton-Einbauteile, dünne Wände | Innendämmung (Vorsicht Taupunkt!), Kerndämmung |
| Dachanschluss | Kalter Streifen am First/Traufe | Lücken in der Dämmschicht, Winddurchströmung | Nachdämmen, Luftdichtheitsschicht prüfen |

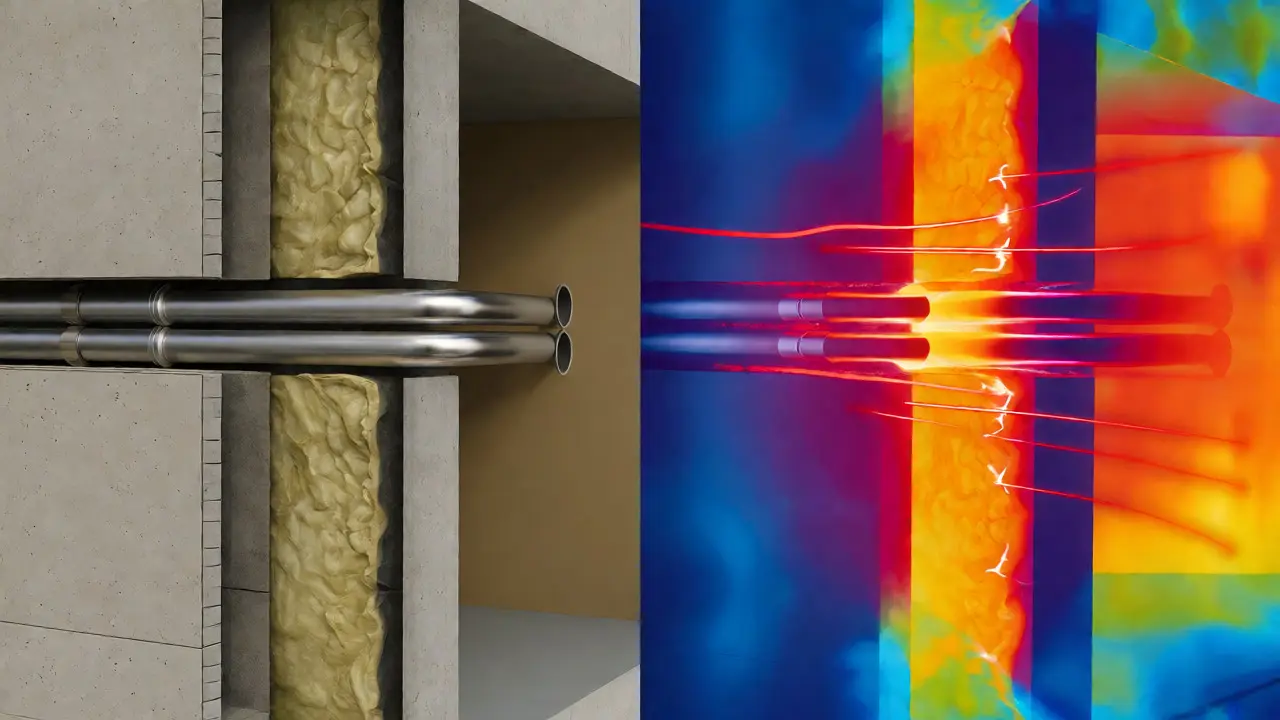

| Rohrdurchführungen | Kleine kalte Punkte | Metallrohre leiten Wärme nach außen (thermische Brücke) | Isolierung der Rohre im Durchgangsbereich |
| Balkone | Große kalte Fläche an der Wand | >Ungetrennte Balkonplatten (Stahlbeton)Balkonentkopplung, Nachrüstung schwer, oft Innendämmung |
Besonders tückisch sind Balkone. Wenn deine Balkonplatte direkt aus der Stahlbetondecke des Wohnraums wächst, wirkt sie wie ein riesiger Kühlrippen-Kühler. Die Wärme wandert ungehindert nach draußen. Das Thermogramm zeigt dann oft eine massive Abkühlung der gesamten Wand hinter dem Balkon. Das lässt sich nachträglich nur schwer beheben, aber es erklärt hohe Heizkosten.
Qualitative vs. Quantitative Thermografie: Was brauchst du?
Es gibt zwei Ansätze. Die meisten Heimwerker nutzen die qualitative Methode. Dabei suchst du nach Mustern: "Ist diese Stelle kälter als der Rest?" Das reicht, um grobe Mängel zu finden. Willst du aber Fördermittel beantragen oder den U-Wert (Wärmedurchgangskoeffizient) einer Wand exakt bestimmen, brauchst du quantitative Thermografie.
Bei der quantitativen Messung wird nicht nur geschaut, wo es kalt ist, sondern wie viel Watt pro Quadratmeter verloren gehen. Dafür müssen Parameter wie Emissionsgrad der Oberfläche, Luftfeuchtigkeit und Reflexionstemperatur exakt eingestellt werden. Dunkle matte Oberflächen emittieren Infrarotstrahlung gut (Emissionsgrad ~0,95). Glatte Metallflächen reflektieren dagegen stark und lügen dir etwas vor. Ein Experte korrigiert diese Werte in der Software. Für deinen ersten Check reicht die qualitative Sichtweise völlig aus. Wenn du aber unsicher bist, ob eine Sanierung wirtschaftlich ist, hole dir einen zertifizierten Energieberater dazu, der die quantitative Auswertung übernimmt.
Feuchtigkeit erkennen: Der Bonus-Effekt
Thermografie kann noch mehr als nur Wärme suchen. Feuchte Stellen im Mauerwerk verdunsten Wasser. Dieser Prozess entzieht der Oberfläche Wärme. Deshalb erscheinen feuchte Flecken im Wärmebild oft als dunkelblaue Schatten, selbst wenn die Raumtemperatur konstant ist. Das ist extrem nützlich, um versteckte Leckagen in Bädern oder an Außenwänden zu finden, bevor Schimmel entsteht.
Aber Vorsicht: Nicht jede kalte Stelle ist feucht. Und nicht jede feuchte Stelle ist sofort sichtbar. Wenn du eine ungewöhnliche Kältezone findest, prüfe sie zusätzlich mit einem Feuchtemessgerät. Thermografie liefert den Hinweis, die Bestätigung kommt durch andere Messmethoden. Kombiniere die Techniken, um sicherzugehen.
Was tun nach dem Check? Prioritäten setzen
Du hast jetzt ein Wärmebild. Was nun? Panik ist fehl am Platz. Kleine blaue Punkte sind normal. Baustoffe sind nie perfekt homogen. Entscheidend ist die Größe und Intensität der Verlustzone. Priorisiere deine Maßnahmen so:
- Hohe Priorität: Große zusammenhängende Flächen mit starker Abkühlung (> 5 °C Differenz zur Umgebungswand). Hier lohnt sich eine Dämmung fast immer.
- Mittlere Priorität: Einzelne kalte Linien (Risse, Fugen). Diese lassen sich oft günstig mit Acryl oder Silikon abdichten.
- Niedrige Priorität: Punktförmige Kältequellen (Schrauben, Dübel). Diese bringen kaum messbare Einsparungen, wenn du dafür eine ganze Wand dämmst.
Denke daran: Thermografie ist eine Momentaufnahme. Wiederhole den Test nach größeren Sanierungsarbeiten, um den Erfolg zu überprüfen. Wenn die blauen Stellen nach dem Anbringen einer neuen Fassade verschwunden sind, hast du richtig investiert.
Kann ich mit meinem Smartphone Wärmebilder machen?
Ja, mit speziellen Aufsätzen (wie FLIR ONE oder Seek Thermal) kannst du grobe Wärmebilder aufnehmen. Diese eignen sich gut für die schnelle Orientierung und um offensichtliche Probleme zu finden. Für detaillierte Analysen oder die Beantragung von Fördergeldern reichen sie jedoch oft nicht aus, da die Auflösung und Genauigkeit geringer sind als bei professionellen Kameras.
Wie teuer ist ein professioneller Thermografie-Check?
Die Kosten variieren je nach Region und Anbieter. Ein Standard-Check für ein Einfamilienhaus kostet meist zwischen 200 und 400 Euro. Dafür erhältst du in der Regel 4-8 Außenansichten, Innenaufnahmen und einen kurzen schriftlichen Bericht. Bei komplexen Gebäuden oder quantitativer Auswertung können die Preise höher liegen.
Wann ist der beste Zeitpunkt für die Aufnahme?
Am besten im Winter, wenn die Außentemperaturen dauerhaft unter 5 °C liegen und die Heizung voll läuft. Vermeide Tage mit direkter Sonneneinstrahlung auf die Fassade, da dies die Ergebnisse verfälscht. Frühe Morgenstunden oder Abendstunden bei bewölktem Himmel sind ideal.
Erkennt Thermografie auch Schimmel?
Indirekt ja. Schimmel entsteht oft an kalten, feuchten Stellen. Da feuchte Wände im Wärmebild kühler erscheinen, kann Thermografie helfen, potenzielle Schimmelrisiken zu identifizieren. Eine sichere Diagnose erfordert aber oft eine zusätzliche Feuchtemessung oder eine Laboranalyse.
Muss ich alle Fenster schließen?
Ja, unbedingt. Offene Fenster erzeugen starke Luftströmungen, die die Oberflächentemperaturen der Wände und Fenster lahmlegen. Dies führt zu ungenauen Ergebnissen, da du dann eher die Luftbewegung als die bauphysikalischen Eigenschaften der Hülle misst.
