Stell dir vor, du stehst in deinem Wohnzimmer, die Heizung läuft auf Hochtouren, aber nur die untere Hälfte des Radiators wird warm. Oder schlimmer: Das Bad ist eiskalt, während das Schlafzimmer überhitzt. Diese Probleme haben selten etwas mit dem Kessel selbst zu tun. Meistens liegt es an den unsichtbaren Adern deines Hauses - den Rohrleitungen. Eine schlecht geplante oder falsch installierte Rohrleitung führt dazu, dass Wärmeenergie verloren geht, bevor sie ihren Bestimmungsort erreicht. Wenn du deine Heizungsanlage modernisierst oder neu baust, entscheidet die Qualität der Rohrinstallation darüber, ob dein Haus effizient und gleichmäßig beheizt wird.
Die Verlegung von Heizungsrohren ist keine Sache für improvisierte Bastler. Es erfordert eine präzise Planung, die weit vor dem ersten Rohrschnitt beginnt. In diesem Leitfaden erfährst du, wie du vom leeren Blatt Papier zum funktionierenden Warmwasser-Kreislauf kommst. Wir schauen uns die beiden wichtigsten Verlegearten an, klären die Frage nach den richtigen Rohrdurchmessern und zeigen dir, worauf du bei der praktischen Montage achten musst.

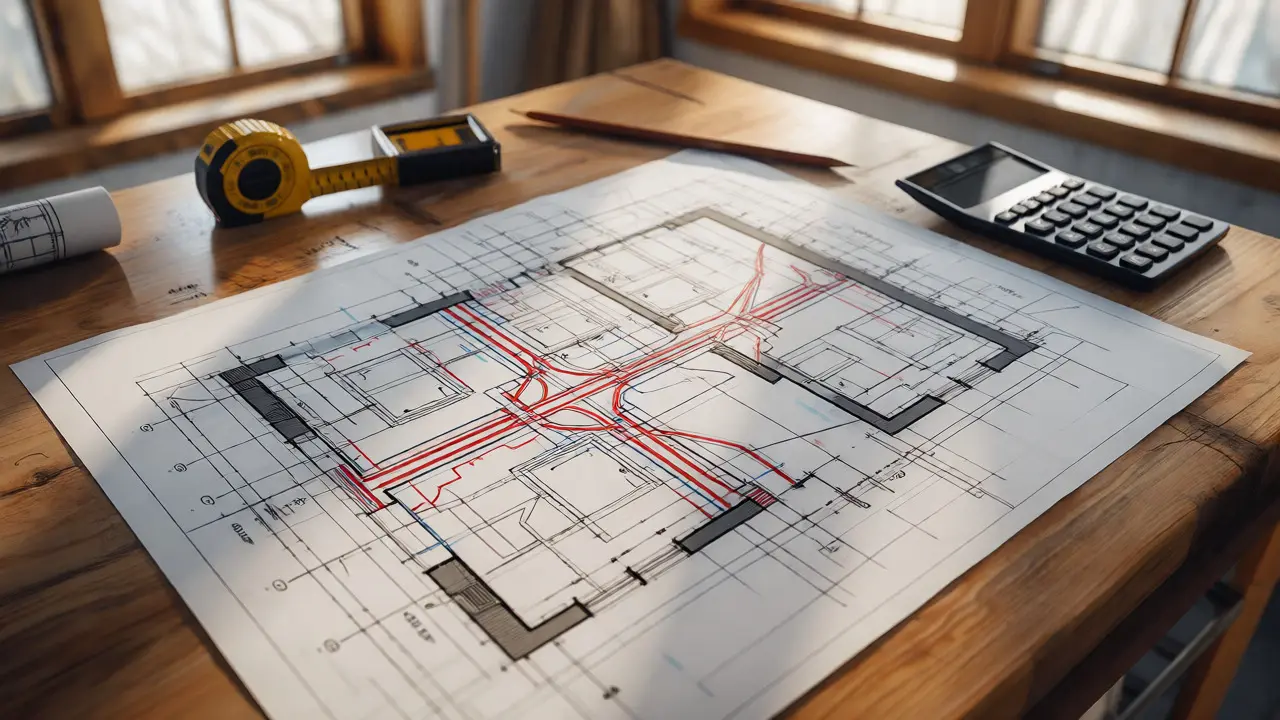

Der Rohrleitungsplan: Die Basis jeder erfolgreichen Installation
Bevor auch nur ein Meter Rohr gekauft wird, muss die Planung stehen. Ein detaillierter Rohrleitungsplan ist das Herzstück deiner Heizungssanierung. Er zeigt nicht nur, wo die Rohre verlaufen, sondern definiert auch die Positionen aller Heizkörper. Warum ist das so kritisch? Weil die Lage der Heizkörper bestimmt, welche Rohrdurchmesser nötig sind und wie viel Material du tatsächlich brauchst. Fachhandwerker nutzen hier komplexe Berechnungen, um sicherzustellen, dass jeder Raum genau die Wärmemenge erhält, die er benötigt - ohne Überheizung und ohne kalte Ecken.
In dieser Phase entscheidest du auch über die zentrale Steuerungseinheit. Wo soll der Verteiler sitzen? Bei einer sternförmigen Verlegung ist dies der Knotenpunkt, von dem aus alle Leitungen abgehen. Bei einer ringförmigen Anlage sind es die Steigstränge, die durch die Stockwerke führen. Fehler in dieser frühen Phase lassen sich später nur mit hohem Aufwand korrigieren, da die Rohre oft im Estrich oder in Wandschlitzen verschwinden.
Sternförmige vs. Ringförmige Verlegung: Welche Methode passt zu dir?
Es gibt zwei grundlegende Strategien, um Wasser von der Quelle zu den Verbrauchern zu bringen. Deine Wahl hängt stark von der Gebäudestruktur ab.
| Merkmal | Sternförmige Verlegung | Ringförmige Verlegung |
|---|---|---|
| Einsatzbereich | Einfamilienhäuser, Bungalows, Wohnungen | Mehrgeschossige Häuser, Mehrfamilienhäuser |
| Struktur | Jeder Heizkörper hat eine eigene Leitung zum zentralen Verteiler | Vertikale Steigleitungen versorgen Etagen; horizontale Ringe verbinden Heizkörper |
| Regulierung | Hervorragend; jeder Kreis ist einzeln steuerbar | Gut, aber komplexer durch gegenseitige Beeinflussung der Kreise |
| Materialbedarf | Höher (lange Einzelwege) | Geringer (kurze Wege pro Etage) |
| Komplexität | Einfacher zu planen und zu warten | Anspruchsvoller in der Berechnung und Balance |
Die sternförmige Verlegung ist heute der Standard in Einfamilienhäusern. Vom Verteilerschrank aus führt jedes Paar Rohre direkt zum jeweiligen Heizkörper. Der große Vorteil? Du kannst jeden Raum individuell regeln, ohne dass das Aufdrehen eines Ventils im Wohnzimmer die Temperatur im Kinderzimmer beeinflusst. Zudem minimiert diese Art der Verlegung Druckverluste, da keine langen horizontalen Strecken überwunden werden müssen.
Bei mehrgeschossigen Gebäuden greift man meist zur ringförmigen Verlegung. Hier führen sogenannte Steigleitungen vertikal durch das Haus. Von diesen Steigsträngen gehen die Anschlüsse zu den Heizkörpern ab, die oft in Reihe geschaltet sind. Das spart Material, erfordert aber einen perfekten hydraulischen Abgleich, sonst wird der letzte Heizkörper im Ring kaum warm, während der erste glüht.
Die richtige Dimensionierung: Rohrdurchmesser berechnen
Dickere Rohre sind nicht automatisch besser. Sie kosten mehr, brauchen mehr Platz und können die Fließgeschwindigkeit senken, was zu Geräuschen führen kann. Zu dünne Rohre hingegen erzeugen einen hohen Strömungswiderstand, der die Pumpe überlastet. Für die gängige Praxis bei der sternförmigen Verlegung gibt es bewährte Faustformeln, die dir als grobe Orientierung dienen:
- Hauptleitungen (zum/zum Verteiler): In der Regel 26 mm Durchmesser.
- Heizkörper bis 7 kW Leistung: 20 mm Rohrdurchmesser reichen aus.
- Heizkörper bis 3,5 kW Leistung: Hier genügen oft schon 16 mm.
Achtung: Diese Werte gelten primär für moderne Systeme mit guter Dämmung und niedrigen Vorlauftemperaturen. Bei der ringförmigen Verlegung sind pauschale Angaben gefährlich. Hier muss ein Fachmann die Durchflüsse für jede Etage berechnen, da der Widerstand mit jedem weiteren Heizkörper im Ring steigt. Ignorierst du dies, riskierst du, dass die Umwälzpumpe gegen eine Wand arbeitet.
Materialwahl und Verbindungstechnik
Nicht jedes Rohr passt zu jedem System. Die drei gängigsten Materialien sind Kupfer, Stahl und Kunststoffverbundrohre. Ihre Eigenschaften bestimmen, wie du sie verbindest:
- Kupferrohre: Werden klassisch verlötet. Das erfordert Geschicklichkeit und offene Flamme, ist aber extrem langlebig und hygienisch.
- Stahlrohre: Oft verschraubt mit Gewinden. Sehr robust, aber anfällig für Korrosion, wenn die Wasseraufbereitung nicht stimmt.
- Kunststoff-Verbundrohre: Heute am häufigsten verwendet. Sie werden gepresst oder geklemmt. Das geht schnell, ist sauber und ideal für Fußbodenverlegungen, da sie flexibel sind.

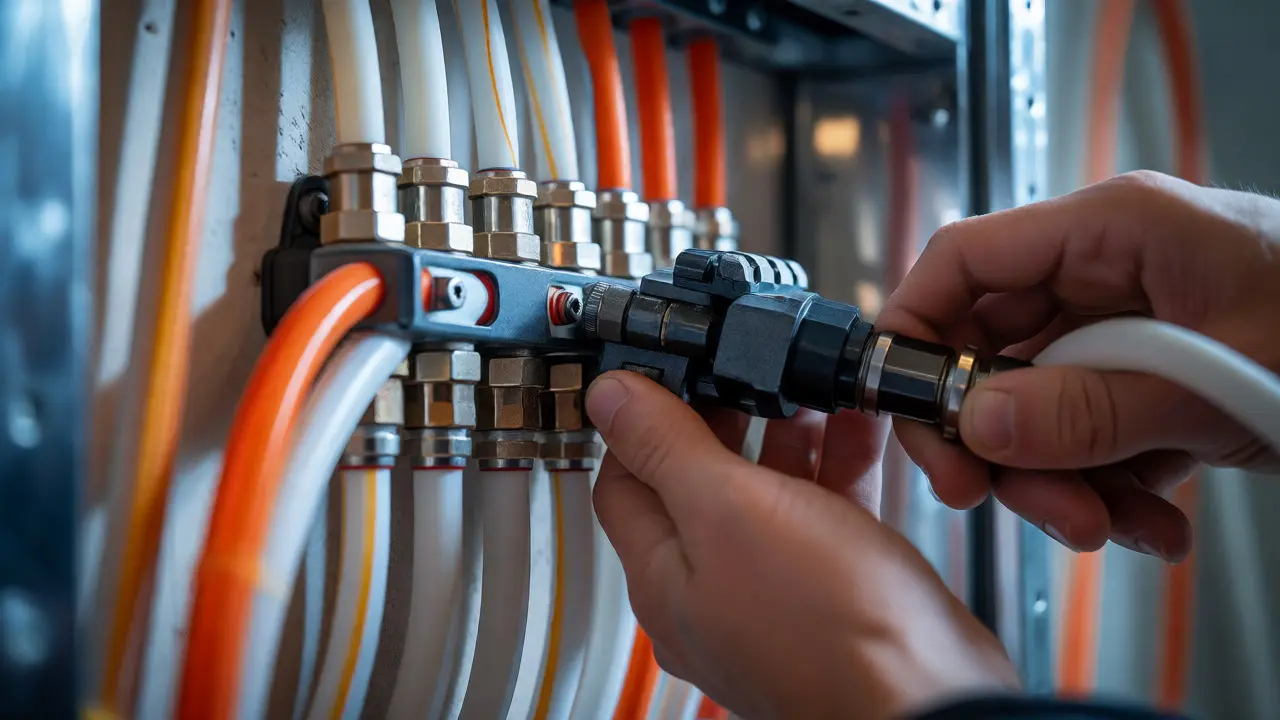

Für die Verbindungen nutzt du passende Fittings. Beim Pressen achte darauf, dass die Konturen der Presszange exakt zum Hersteller der Fittings passen. Ein falsches Werkzeug führt zu undichten Stellen, die erst Monate später durch feuchte Flecken an der Wand auffallen.
Schritt-für-Schritt: Die praktische Installation
Wenn der Plan steht und das Material geliefert ist, geht es ans Eingemachte. Arbeite systematisch, um Chaos zu vermeiden.
- Vorbereitung: Lege die Rohre nach dem Plan grob aus. Markiere dir die Positionen der Heizkörper und der Verteiler deutlich an der Wand.
- Zuschnitt: Miss die Strecke millimetergenau. Nutze einen speziellen Rohrschneider für saubere, gerade Schnitte. Eine Metallsäge mit Führung funktioniert bei Metallrohren, erzeugt aber Späne, die du sofort entfernen musst.
- Entgraten: Jeder Schnitt hinterlässt scharfe Kanten. Feile diese innen und außen ab. Scharfe Grate beschädigen Dichtungen und verursachen Turbulenzen im Wasserfluss.
- Verbindung: Stecke die Rohre in die Fittings. Bei Stahlrohren schneide vorher ein Außengewinde. Bei Kupfer löte die Muffenverbindungen. Bei Kunststoff pressst du die Manschetten zusammen.
- Montage: Befestige die Rohre mit Schellen an der Wand oder im Boden. Achte auf ausreichenden Abstand zu anderen Medien (Stromkabel, Gasleitungen).
Ein häufiger Fehler ist das Vertauschen von Vor- und Rücklauf. Merkt euch eine einfache Regel: Der Vorlauf (das heiße Wasser) kommt oben am Heizkörper an, der Rücklauf (das abgekühlte Wasser) geht unten wieder weg. Markiere deine Rohre farblich oder mit Klebestreifen, um dies während der Verlegung im Blick zu behalten.
Dämmung und hydraulischer Abgleich
Die beste Rohrleitung nützt nichts, wenn die Wärme unterwegs verloren geht. Jede Leitung, die durch unbeheizte Räume oder Keller führt, muss gedämmt sein. Nutze dafür Schaumstoffschläuche oder Armaflex-Dämmung. Selbst kurze Abschnitte im Keller sollten isoliert werden, um unnötige Wärmeverluste zu vermeiden.
Nach der Installation folgt der wichtigste Schritt für den Komfort: der hydraulische Abgleich. Dabei stellst du sicher, dass jeder Heizkörper genau die Menge an Wasser bekommt, die er braucht. Ohne diesen Abgleich nimmt sich der nächstgelegene Heizkörper alles Wasser, und die weiter entfernten bleiben kalt. Moderne Thermostatventile und Pumpenregelungen machen dies einfacher, aber es bleibt eine rechnerische Aufgabe, die oft vom Installateur durchgeführt wird.
Fazit: Präzision zahlt sich aus
Das Einbauen von Rohrleitungen ist eine Investition in die Effizienz deines Hauses. Ob du dich für die flexible sternförmige oder die raumsparende ringförmige Variante entscheidest, hängt von deinem Gebäude ab. Wichtig ist, dass du die Planung ernst nimmst. Ein korrekter Rohrleitungsplan, die richtige Dimensionierung und fachgerechte Verbindungen sorgen dafür, dass deine Heizung leise, gleichmäßig und günstig läuft. Wenn du unsicher bei den Berechnungen bist, hole dir Unterstützung vom Fachbetrieb - denn Nacharbeiten im Estrich sind teuer und aufwendig.
Welche Rohrdurchmesser brauche ich für meine Heizung?
Für die meisten Einfamilienhäuser mit sternförmiger Verlegung gilt: Hauptleitungen zum Verteiler haben 26 mm Durchmesser. Heizkörper bis 7 kW Leistung werden mit 20 mm Rohren angebunden, kleinere Heizkörper bis 3,5 kW mit 16 mm. Bei ringförmigen Systemen müssen die Durchmesser jedoch individuell berechnet werden, da der Strömungswiderstand mit der Anzahl der Heizkörper im Kreis zunimmt.
Was ist der Unterschied zwischen sternförmiger und ringförmiger Verlegung?
Bei der sternförmigen Verlegung führt von einem zentralen Verteiler eine separate Rohrleitung zu jedem einzelnen Heizkörper. Dies ermöglicht eine individuelle Regelung jedes Raumes. Bei der ringförmigen Verlegung werden Heizkörper über vertikale Steigleitungen und horizontale Ringe verbunden, wobei mehrere Heizkörper in Reihe geschaltet sind. Die Sternform ist ideal für Einfamilienhäuser, die Ringform für mehrstöckige Gebäude.
Warum ist der hydraulische Abgleich nach der Installation wichtig?
Ohne hydraulischen Abgleich fließt das Wasser bevorzugt den Weg des geringsten Widerstands. Das bedeutet, dass Heizkörper nahe an der Pumpe überhitzt werden, während entferntere Heizkörper zu wenig warm werden. Der Abgleich stellt sicher, dass jeder Heizkörper genau die benötigte Wassermenge erhält, was Energie spart und den Wohnkomfort erhöht.
Kann ich Heizungsrohre selbst verlegen?
Ja, besonders bei sternförmigen Systemen mit Kunststoff-Verbundrohren ist das handwerklich machbar. Du brauchst jedoch ein gutes Gespür für die Technik und präzises Werkzeug. Schwierig wird es bei der Berechnung der hydraulischen Lasten und beim Anschluss an den Wärmeerzeuger. Viele Heimwerker übernehmen die Verlegung, lassen aber die Inbetriebnahme und den Abgleich vom Profi durchführen.
Müssen alle Heizungsrohre gedämmt werden?
Nicht alle, aber sehr viele. Rohre, die durch unbeheizte Räume wie Keller, Garagen oder Dachböden führen, müssen zwingend gedämmt werden, um Wärmeverluste zu minimieren. Auch innerhalb der beheizten Zone kann eine Dämmung sinnvoll sein, um Trägheitszeiten zu verkürzen und Geräusche zu reduzieren. Die EnEV (Energieeinsparverordnung) schreibt bestimmte Dämmstärken für Leitungen in unbeheizten Räumen vor.
